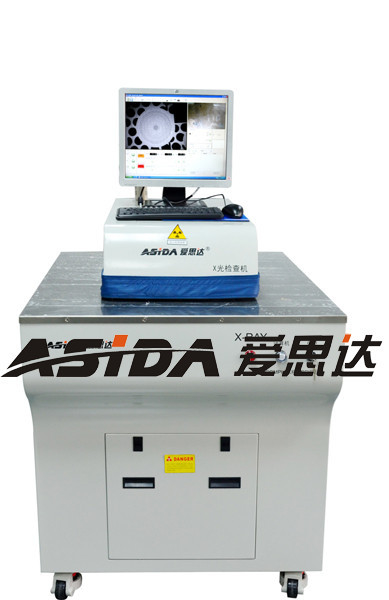

Πολυστρωματικός εξοπλισμός δοκιμής PCB για τη μηχανή επιθεώρησης ακτίνας X
Λεπτομέρειες:
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | Asida |
| Αριθμό μοντέλου: | XG3300 |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1SET |
|---|---|
| Τιμή: | Negotiation |
| Συσκευασία λεπτομέρειες: | Ξύλινα χαρτοκιβώτιο |
| Χρόνος παράδοσης: | 2 εβδομάδες |
| Όροι πληρωμής: | Μ / Τ, L / C |
| Δυνατότητα προσφοράς: | διαπραγμάτευση |
|
Λεπτομερής ενημέρωση |
|||
| Ενισχυτής εικόνας ακτίνας X: | άποψη 6 ίντσας | Ψήφισμα ναυσιπλοΐας CCD: | 5million εικονοκύτταρα |
|---|---|---|---|
| Μέγιστο πάχος: | 12 mm | Όνομα προϊόντος: | Μηχανή επιθεώρησης ακτίνας X για το πολυστρωματικό PCB |
| Υψηλό φως: | εξοπλισμός δοκιμής πινάκων PCB,εξοπλισμός δοκιμής πινάκων κυκλωμάτων |
||
Περιγραφή προϊόντων
Πολυστρωματικός εξοπλισμός δοκιμής PCB για τη μηχανή επιθεώρησης ακτίνας X
ΧΡΗΣΗ

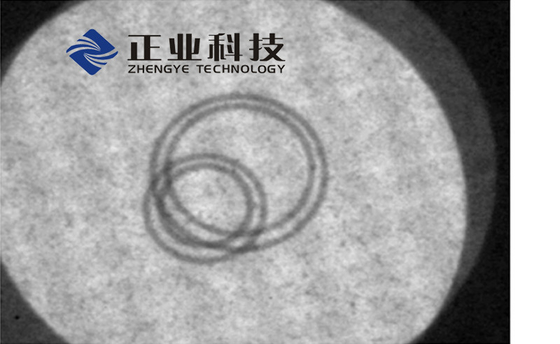

Παρατηρήστε και μετρήστε τις τοποθετώντας τρύπες στο PCB, για να ελέγξετε εάν οι τρύπες
Μεταξύ των στρωμάτων παρεκκλίνεται, ποικίλη υπό όρους μέτρηση μπορεί να είναι
Διευθυνμένος στις εικόνες, συμπεριλαμβανομένης της απόστασης από το κέντρο ενός κύκλου
Άλλος, από ένα σημείο σε άλλο, την περιοχή κύκλων, κ.λπ., και κάνει την κρίση να προετοιμάσει
Παράμετροι.
ΧΑΡΑΚΤΗΡΙΣΤΙΚΟ
1. Χρησιμοποιώντας την αρχή της προβολής & της απεικόνισης ακτίνας X για να παρατηρήσει και να μετρήσει
Προσδιορισμός θέσης των τρυπών στο PCB.
2. ΜΠΟΡΕΣΤΕ σύστημα ελέγχου υπολογιστών δικτύων, απλή λειτουργία.
3. Οι λειτουργίες ναυσιπλοΐας Eqiupped woth CCD, για να διευκολύνουν moblie εξετάζουν, και γρήγορα
Ψάξτε τους στόχους δοκιμής.
4. Σφραγισμένος σωλήνας ακτίνας X εστίασης μικροϋπολογιστών και ποικίλες τεχνικές επεξεργασίας εικόνας
Και λογισμικό για να μειώσει τη διαστρέβλωση εικόνας.
5. Η εικόνα μπορεί να μετρηθεί υπό τους διαφορετικούς όρους, όπως η απόσταση από
Το κέντρο των ομόκεντρων κύκλων, του σημείου για να δείξει την απόσταση, της περιοχής κύκλων, κ.λπ.
Παράμετροι
| στοιχείο | Προδιαγραφή | |
| Πρότυπο | XG3000 | |
| Χ-CCD ψήφισμα | 752×582pixel | |
| Παράμετροι σωλήνων ακτίνας X | Μέγιστη τάση | 50KV |
| Μέγιστο ρεύμα | 1mA | |
| Μέγιστη δύναμη | 50W | |
| Προθέρμανση του χρόνου | 6min | |
| Ενισχυτής εικόνας ακτίνας X | 6-ίντσα άποψη | |
| Ψήφισμα ναυσιπλοΐας CCD | 5Million εικονοκύτταρα | |
| Μέγεθος PCB | Πλάτος 45 «(βάθος 630mm λαιμού) | |
| Μέγιστο πάχος | 12mm | |
| Στόχος ασπίδων ακτίνας X | Όχι περισσότεροι από 0.5µSv/h | |
| Τρόπος ψύξης | Ψύξη ισχυρού ανέμου | |
| Θερμοκρασία και υγρασία |
Θερμοκρασία: 22 ºC ± 3 υγρασία ºC: 50% ± 10% | |
| Εκτυπωτής | Εκτυπωτής | |
| Λειτουργών τρόπος | 1. με το χέρι κινεί το δοκιμασμένο PCB, καταδίωξη ναυσιπλοΐας CCD 2.setting η ακτίνα X ανοικτή κατά το αποστολή την του PCB επιβιβάζεται, και κλείνει κατά λήψη |
|
| Απαιτήσεις δύναμης | AC220v 50Hz, χωρίς το νερό και αέριο |
|
| Διαστάσεις | 1040mm X 855mm X 1510mm (LxWxH συμπεριλαμβανομένου του οργάνου ελέγχου) |
|
| Βάρος | 130Kg |
|
