Μεγάλος αυτοματοποιημένος εξοπλισμός δοκιμής PCB FPC, ελεγκτής καλωδίων Tdr στη σύνθετη αντίσταση
Λεπτομέρειες:
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | Asida |
| Αριθμό μοντέλου: | ZK2130 |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 καθορισμένο /sets |
|---|---|
| Τιμή: | Negotiation |
| Συσκευασία λεπτομέρειες: | Ξύλινα χαρτοκιβώτιο |
| Χρόνος παράδοσης: | διαπραγμάτευση |
| Όροι πληρωμής: | T/T |
| Δυνατότητα προσφοράς: | διαπραγμάτευση |
|
Λεπτομερής ενημέρωση |
|||
| Όνομα προϊόντος: | Όργανο δοκιμής σύνθετης αντίστασης TDR | Μέτρηση της ακρίβειας: | ±1% (50Ω) |
|---|---|---|---|
| Ποσοστό ανίχνευσης: | ≤1s για κάθε σημείο | Μέτρηση της σειράς: | 0.05~2m |
| Υψηλό φως: | εξοπλισμός δοκιμής πινάκων PCB,Εξοπλισμός δοκιμής PCB |
||
Περιγραφή προϊόντων

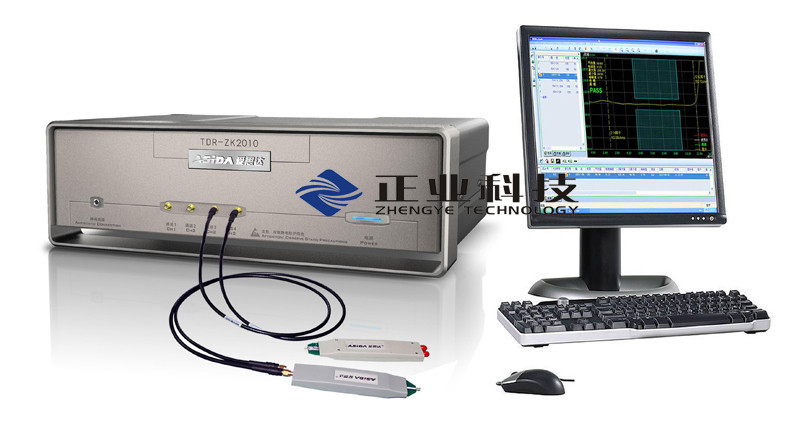

Ελεγκτής καλωδίων στον εξοπλισμό σύνθετης αντίστασης Tdr/δοκιμής σύνθετης αντίστασης για το PCB/FPC
Ιδιότητες προϊόντων:
|
Όνομα προϊόντων |
Όργανο δοκιμής σύνθετης αντίστασης TDR |
|
Εμπορικό σήμα |
ASIDA |
|
Πρότυπος αριθμός |
ZK2130 |
|
Θέση προέλευσης |
Κίνα |
|
Λεπτομέρειες συσκευασίας |
Ξύλινο χαρτοκιβώτιο |
Εξοπλισμός δοκιμής σύνθετης αντίστασης για τη ΧΡΉΣΗ PCB/FPC:
Το όργανο δοκιμής σύνθετης αντίστασης TDR σχεδιάζεται με reflectometry χρονικών περιοχών, και είναι ικανό της batch, της αυτοματοποίησης, της γρήγορης και ακριβούς δοκιμής της χαρακτηριστικής σύνθετης αντίστασης των ιχνών PCB, της ανάλυσης μορφής κυμάτων δοκιμής και της ανάλυσης στατιστικών στοιχείων. Η μηχανή καταγράφει αυτόματα τα στοιχεία και τα ζητήματα δοκιμής και τυπώνει μια έκθεση δοκιμής. Για την κατασκευή πινάκων κυκλωμάτων, τη μονάδα Ε&Α, σχεδίου, παραγωγής και ποιοτικού ελέγχου. Πίνακας κυκλωμάτων δοκιμής σύνθετης αντίστασης υψηλής συχνότητας
παρέχει μια γρήγορη, ακριβή, και οικονομική λύση σε ένα υψηλό πρότυπο.
Εξοπλισμός δοκιμής σύνθετης αντίστασης για το ΧΑΡΑΚΤΗΡΙΣΤΙΚΌ PCB/FPC:
1. Μεγάλη αυτοματοποιημένη δοκιμή, απλή λειτουργία και γρήγορη δοκιμή. Κατάλληλος για γρήγορα στο εργοστάσιο PCB.
2. Η φιλική προς το χρήστη διεπαφή λειτουργικών συστημάτων παραθύρων, παράγει αυτόματα τα αποτελέσματα της δοκιμής.
3. Παρέχετε τη single-ended και διαφορική δοκιμή TDR.
4. Το 2-κανάλι υποστηρίξεων, 4 διοχετεύει τη δοκιμή καναλιών.
6. Ακέραιος συντάκτης αρχείων δοκιμής, γρήγορα - θέστε επάνω τις παραμέτρους δοκιμής.
7. Αυτόματα καταγράφει τα στοιχεία δοκιμής, παράγει τις εκθέσεις και σώζει στο δίσκο.

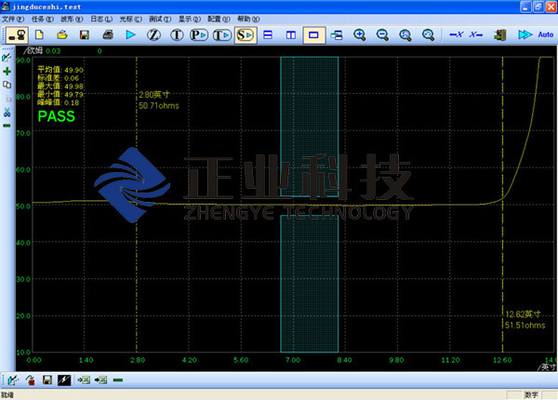

8. Οι επιδείξεις και οι τυπωμένες ύλες εξετάζουν το κυματοειδές, την ανάλυση στατιστικών στοιχείων και τα αποτελέσματα της δοκιμής.
10. Σύμφωνα με IPC-TM_650 και ΕΠΙ-2141 πρότυπα.
Πελάτης οργάνων δοκιμής σύνθετης αντίστασης TDR:
|
Μέτρηση της ακρίβειας |
±1% (50Ω) |
|
Ποσοστό ανίχνευσης |
≤1s για κάθε σημείο |
|
Αντικείμενα |
① ελεγχόμενη σειρά μέτρησης σύνθετης αντίστασης: 20~150 Ω |
|
② μέτρηση της σειράς: 0.05~2m |
|
|
Εύρος ζώνης κυμάτων |
3GHz |
