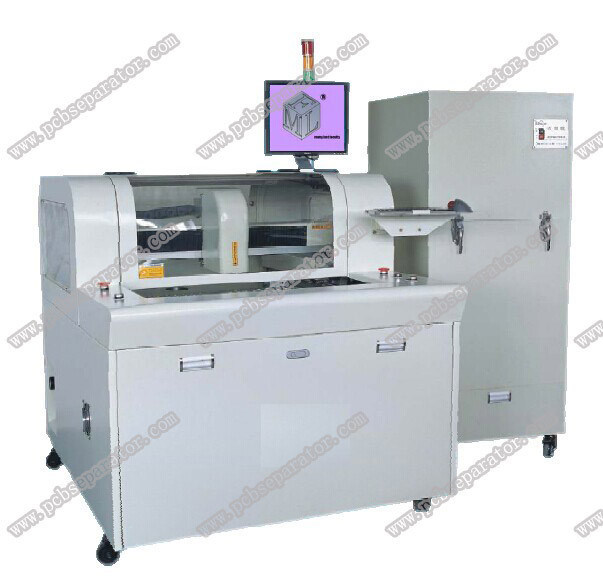

• Εξοπλισμός δρομολογητών PCB υψηλής ακρίβειας Programing με τη λογική τιμή
Εξοπλισμός δρομολογητών PCB υψηλής ακρίβειας Programing με τη λογική τιμή

Εξοπλισμός δρομολογητών PCB υψηλής ακρίβειας Programing με τη λογική τιμή

Λεπτομέρειες:

Τόπος καταγωγής: Πόλη Dongguan, επαρχία Γκουαγκντόνγκ, Κίνα
Μάρκα: ChuangWei
Πιστοποίηση: CE, RUV Rheinland (China), GMC(GlobalMarket),ISO9001-2000
Αριθμό μοντέλου: CW-F01

Πληρωμής & Αποστολής Όροι:

Ποσότητα παραγγελίας min: 1 ομάδα
Συσκευασία λεπτομέρειες: πλόιμη περίπτωση κοντραπλακέ, χρηματοκιβώτιο, καμία ανάγκη απολυμαμένος
Χρόνος παράδοσης: μέσα σε 7 ημέρες μετά από την παραλαβή πληρωμής.
Όροι πληρωμής: T/T, L/C, Paypal
Δυνατότητα προσφοράς: 30 σύνολα/έτος
Καλύτερη τιμή Επικοινωνία

Λεπτομερής ενημέρωση

Διαστάσεις (W*D*H): 1220mm*1450mm*1420mm Βάρος: 550kgs
Όφσετ ύψους: 60~110mm Επανάληψη προσδιορισμού θέσης: 0.001mm
Περιοχή εργασίας άξονα (ανώτατη): 680mm*360mm*50mm Άξονας: 50000rpm/min
Προστατεύστε: μόνη/ψύξη αέρα Κόπτης αλλαγής: Ειδίκευση
Ακρίβεια της κοπής: 0.01mm Δρομολογητής PCB: Δρομολογητής PCB
Υψηλό φως:

depaneling μηχανή PCB

,

τέμνουσα μηχανή PCB

Περιγραφή προϊόντων

Εξοπλισμός δρομολογητών PCB υψηλής ακρίβειας Programing με τη λογική τιμή

1. Κατάλογος μερών μηχανών

Ι. υλικό



ΑΞΟΝΑΣ

Άξονας και αναστροφέας αστεριών πρωινού

CCD

Sony 520 βιομηχανικές κάμερες γραμμών

ΦΑΚΟΣ

Computar EX2C

Βίδα

Εισαγωγές βιδών επίγειων σφαιρών ακρίβειας TBI

Οδηγός

HIWIN που διευρύνει την εισαγόμενη γραμμική ράγα οδηγών

ΜΗΧΑΝΗ

Σειρά JiaBao LCF

I/O ΚΆΡΤΑ CONTRONL

HFC PCI-9074

ΚΆΡΤΑ ΟΔΗΓΩΝ CONTRONL

HFC PCI-9074

I/O ΚΑΡΤΑ

PCI-9074-64pcs/-38pcs

Στατικός καθαρισμός

Στατικός-ST401A σειρά

Υπολογιστής

Rmc-8401/6113LP4/300ATX/8651VNA/P4 2.8G 2CPU/1G DDR/80G)

Διεπαφή μηχανών

AOC LCD17», ποντίκι Logitech

2. λογισμικό



Σύστημα ελέγχου

Επαγγελματίας παραθύρων XP (Service3, v.3244)

Λειτουργία GUI

Κινεζικά παράθυρα XP

Το πρόγραμμα εκδίδει

Ευθύγραμμος

Σύστημα εικόνας

Όφσετ CCD AOTU

Σύστημα ελέγχου

Έκδοση Φ 1.0.2

2.Performance παράμετροι

Συνολικά

Διαστάσεις (W*D*H)

1220mm*1450mm*1420mm

Βάρος

550KG

Όφσετ ύψους

60~110mm

Χειριστής

Τύπος μηχανών

Σειρά JiaBao

Επανάληψη προσδιορισμού θέσης

0.001mm

Περιοχή εργασίας άξονα (ανώτατη)

680mm*360mm*50mm

Σταθμός εργασίας

Σταθεροποίηση PCB

πρότυπα, ειδίκευση

Φόρτωμα και εκφόρτωμα PCB

χειρωνακτικός

Μέγεθος PCB (ανώτατο)

322mm*322mm

PCB πυκνά (ανώτατος)

5mm

Fixturing

Ακαμψίας

πρότυπα

Σταθεροποίηση Fixturing

μηχανήματα

Μηχανή αξόνων

Δύναμη

400W

Άξονας

50000rpm/min

Προστατεύστε

μόνη/ψύξη αέρα

Κόπτης αλλαγής

Ειδίκευση

Ικανότητα δρομολόγησης

Τέμνουσα ταχύτητα (μέγιστο)

100mm/s

Οδηγώντας ταχύτητα (μέγιστο)

3000mm/s

Ακρίβεια της κοπής

0.01mm

Κενό σύστημα

Κενή δύναμη

2.2KW εναλλασσόμενο ρεύμα 380V

Κενό

βαρίδι

Χρησιμότητες

Δύναμη

2.2KW AC380V

Παροχή αέρα

2~5KG/cm2

Προγραμματισμός

Το πρόγραμμα εκδίδει

Ευθύγραμμος

Η λειτουργία εκδίδει

Γραμμή, τόξο, circula, u-καμπύλη

Αποθήκευση προγράμματος

HDD

Σύστημα εικόνας

Χρώμα CCD SONE

όφσετ κοπτών άλεσης

ΑΥΤΟΜΑΤΟΣ

Κενή οργάνωση

ΑΥΤΟΜΑΤΟΣ

Όργανα ελέγχου λειτουργίας

Iindicator

Κράτος μηχανών Iindicator

έλεγχος εργαλείων

Αυτόματη ζωή εργαλείων ανίχνευσης, η χρήση της χρονικής δοκιμής

Η μηχανή προστατεύει

Έχετε την υπερθέρμανση, υπερφορτώστε, λειτουργία προστασίας χαμηλής τάσης

μηχανή πέρα από τον έλεγχο φόρτωσης

Έχετε την υπερφόρτωση, η γραμμή είναι λειτουργία προστασίας κανονικής, χαμηλής τάσης

Χρησιμοποιήσιμος χρόνος εργαλείων

Αυτόματη ζωή εργαλείων ανίχνευσης,

Στατιστική στοιχείων

Χωριστό πρότυπο πινάκων, που χωρίζει την αρίθμηση, διαφορετικές μετρώντας μέθοδοι

Αρχείο λάθους

Το λογισμικό καταγράφει αυτόματα όλη τη μνήμη συναγερμών των μηχανών

ΙΙΙ. ακρίβεια

Ακρίβεια άξονα

0.001mm

Τέμνουσα ακρίβεια

0.1mm

IV. ασφάλεια

Η περιοχή εργασίας προστατεύει

Με την τέσσερα σφραγισμένη προστασία

Αισθητήρας πορτών

Μπροστινός και οπίσθιος αισθητήρας μικροδιακοπτών πορτών ασφάλειας (προαιρετικός)

Κουμπί στάσεων ανάγκης


3.Function περιγραφή

1) X10 η εικόνα ζουμ κοντύτερα κάνει το easier&increase προγραμματισμού την ακρίβεια της ρύθμισης σημείου

Εξοπλισμός δρομολογητών PCB υψηλής ακρίβειας Programing με τη λογική τιμή 0

2) Ο γλιστρώντας πίνακας δύο παρέχει ταυτόχρονα -και-έξω τη μετακίνηση για να μειώσει το χρόνο καρφιών για την καλύτερη παραγωγικότητα.

Εξοπλισμός δρομολογητών PCB υψηλής ακρίβειας Programing με τη λογική τιμή 1

3) Η ΑΥΤΟΜΑΤΗ εικόνα όφσετ system.CCD ΣΗΜΑΔΙΩΝ θα μπορούσε check&simulate η πορεία ή δρομολόγηση για να μειώσει το περιττό λάθος πριν από την κοπή

Εξοπλισμός δρομολογητών PCB υψηλής ακρίβειας Programing με τη λογική τιμή 2

4) Το κομμάτι Routng ανυψώνει αυτόματα και μετατοπίζεται στο επόμενο προγραμματισμένο σημείο που κόβει έπειτα για να παρατείνει το χρόνο ζωής της δρομολόγησης του κομματιού.

5) Σχέδιο βιομηχανίας πορτών ασφάλειας

Εξοπλισμός δρομολογητών PCB υψηλής ακρίβειας Programing με τη λογική τιμή 3

6) Η εικόνα CCD θα μπορούσε check&simulate η πορεία ή δρομολόγηση για να μειώσει το περιττό λάθος πριν από την κοπή

Εξοπλισμός δρομολογητών PCB υψηλής ακρίβειας Programing με τη λογική τιμή 4
