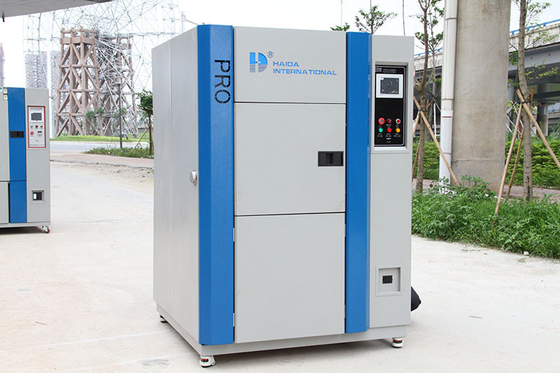

Περιβαλλοντικός θερμικός εξοπλισμός δοκιμής για το ολοκληρωμένο κύκλωμα, PCB, ημιαγωγός κεραμικός
Λεπτομέρειες:
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | Haida |
| Πιστοποίηση: | CE,SGS,ISO |
| Αριθμό μοντέλου: | Hd-E703 |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | USD 10000--8000 Piece |
| Συσκευασία λεπτομέρειες: | Σημαντικό ξύλινο ζήτημα |
| Χρόνος παράδοσης: | 15 ημέρες μετά την παραγγελία |
| Όροι πληρωμής: | L/C, T/T, D/A, D/P, Western Union, MoneyGram |
| Δυνατότητα προσφοράς: | 75 κομμάτι/κομμάτια το μήνα |
|
Λεπτομερής ενημέρωση |
|||
| Χρήσης: | Αίθουσα δοκιμής θερμικού κλονισμού υψηλής και χαμηλής θερμοκρασίας | Υψηλής θερμοκρασίας. έκθεση range*1: | +60~ σε +200°C |
|---|---|---|---|
| Χαμηλής θερμοκρασίας. έκθεση range*1: | -65to 0 °C | Temp. διακύμανση *2: | ±1.8°C |
| Προθερμάνετε το ανώτερο όριο: | +200°C | Temp. θερμότητα επάνω σε time*3: | Περιβαλλοντικά temp. σε +200°C μέσα σε 30min |
| Προψύξτε το χαμηλότερο όριο: | -65°C | Temp. τράβηγμα κάτω - χρόνος *3: | Περιβαλλοντικά temp. σε -65°C μέσα σε 70min |
| Temp. χρόνος αποκατάστασης: | Μέσα σε 10 λεπτά. | Εξωτερικού υλικού: | Ελασματοποιημένο εν ψυχρώ σκουριά-ενισχυμένο πιάτο χάλυβα |
| Υλικό περιοχής δοκιμής: | SUS304 από ανοξείδωτο χάλυβα | Ψυγείο: | Ενωμένος στενά ανοξείδωτο ανταλλάκτης θερμότητας πιάτων |
| Κυκλοφορητής αέρα: | Ανεμιστήρας σιρόκων | Υγρότερη οδηγώντας μονάδα: | Κύλινδρος αέρα |
| Επιτρεπόμενες περιβαλλοντικές συνθήκες: | +5~30°C | Τροφοδοσία: | AC380V, 50/60Hz, τριφασικό, 30A |
| Δροσίζοντας παροχή νερού pressure*6: | 02~0.4Mpa | Δροσίζοντας παροχή νερού rate*6: | 8m ³ το /h |
| Λειτουργούντα temp νερού ψύξης. σειρά: | +18 έως 23 °C | Επίπεδο θορύβου: | 70 DB ή χαμηλότερος |
| Υψηλό φως: | Θερμική σοκ Tester,Θερμική δοκιμή γήρανσης |
||
Περιγραφή προϊόντων
Περιβαλλοντικός θερμικός εξοπλισμός δοκιμής για το ολοκληρωμένο κύκλωμα, PCB, ημιαγωγός κεραμικός
1. Περιγραφή:
Ο κλονισμός υψηλής και χαμηλής θερμοκρασίας μιμείται την αίθουσα δοκιμής για να εξετάσει τις αλλαγές σε φυσικό του ηλεκτρονικού ολοκληρωμένου κυκλώματος τσιπ, PCB, ημιαγωγός κεραμικός και πολυμερή υλικά.
Η μηχανή διαιρείται σε τρία τμήματα: η υψηλής θερμοκρασίας αίθουσα, η αίθουσα χαμηλής θερμοκρασίας, και δοκιμή.
2. Οι προδιαγραφές του κλονισμού υψηλής και χαμηλής θερμοκρασίας μιμούνται την αίθουσα δοκιμής:
|
Σύστημα |
Δοκιμή δύο-ζώνης με τη βοήθεια της υγρότερης μετατροπής |
|||||||
|
Αίθουσα τρεις-ζώνης |
||||||||
|
Πρότυπο |
Hd-e703-50a/hd-e703-50W |
Hd-e703-100a/hd-e703-100W |
Προσαρμοσμένος |
|||||
|
Απόδοση |
Περιοχή δοκιμής |
Υψηλής θερμοκρασίας. έκθεση range*1 |
+60~ σε +200°C |
|||||
|
Χαμηλής θερμοκρασίας. έκθεση range*1 |
-65to 0 °C |
|||||||
|
Temp. διακύμανση *2 |
±1.8°C |
|||||||
|
Καυτή αίθουσα |
Προθερμάνετε το ανώτερο όριο |
+200°C |
||||||
|
Temp. θερμότητα επάνω σε time*3 |
Περιβαλλοντικά temp. σε +200°C μέσα σε 30min |
|||||||
|
Κρύα αίθουσα |
Προψύξτε το χαμηλότερο όριο |
-65°C |
||||||
|
Temp. τράβηγμα κάτω - χρόνος *3 |
Περιβαλλοντικά temp. σε -65°C μέσα σε 70min |
|||||||
|
Temp. αποκατάσταση (2-ζώνη) |
Όροι αποκατάστασης |
Δύο-ζώνη: Υψηλής θερμοκρασίας. έκθεση +125°C 30 ελάχιστη, χαμηλής θερμοκρασίας. έκθεση -40°C 30 λ. Δείγμα 6.5 κλ (καλάθι 1.5kg δειγμάτων) |
||||||
|
Temp. χρόνος αποκατάστασης |
Μέσα σε 10 λεπτά. |
|||||||
|
Κατασκευή |
Εξωτερικό υλικό |
Ελασματοποιημένο εν ψυχρώ σκουριά-ενισχυμένο πιάτο χάλυβα |
||||||
|
Υλικό περιοχής δοκιμής |
SUS304 ανοξείδωτο |
|||||||
|
Door*4 |
Η χειροκίνητα χρησιμοποιημένη πόρτα με ξεκλειδώνει το κουμπί |
|||||||
|
Θερμάστρα |
Θερμάστρα καλωδίων λουρίδων |
|||||||
|
Μονάδα ψύξης |
System*5 |
Μηχανικό σύστημα ψύξης καταρρακτών |
||||||
|
Συμπιεστής |
Ερμητικώς σφραγισμένος συμπιεστής κυλίνδρων |
|||||||
|
Μηχανισμός επέκτασης |
Ηλεκτρονική βαλβίδα επέκτασης |
|||||||
|
Ψυκτική ουσία |
Υψηλής θερμοκρασίας πλευρά: R404A, χαμηλής θερμοκρασίας δευτερεύον R23 |
|||||||
|
Δοχείο ψύξης |
Ενωμένος στενά ανοξείδωτο ανταλλάκτης θερμότητας πιάτων |
|||||||
|
Κυκλοφορητής αέρα |
Ανεμιστήρας σιρόκων |
|||||||
|
Υγρότερη οδηγώντας μονάδα |
Κύλινδρος αέρα |
|||||||
|
Συναρμολογήσεις |
Λιμένας καλωδίων με τη διάμετρο 100mm στη αριστερή πλευρά (η δεξιά πλευρά και το κατάλληλο μέγεθος διαμέτρων είναι διαθέσιμες ως επιλογές), τερματικό ελέγχου παροχής ηλεκτρικού ρεύματος δειγμάτων |
|||||||
|
Εσωτερικές διαστάσεις (W Χ Χ Χ Δ) |
350 X400 Χ 350 |
500 X 450 X 450 |
Προσαρμοσμένος |
|||||
|
Ικανότητα περιοχής δοκιμής |
50L |
100L |
Προσαρμοσμένος |
|||||
|
Φορτίο περιοχής δοκιμής |
5 κλ |
10 κλ |
Προσαρμοσμένος |
|||||
|
Εξωτερικές διαστάσεις (W Χ Χ Χ Δ) |
1230 X 1830 X 1270 |
1380 X 1980 X 1370 |
Προσαρμοσμένος |
|||||
|
Βάρος |
800kg |
1100kg |
ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ |
|||||
|
Απαιτήσεις χρησιμότητας
|
Επιτρεπόμενες περιβαλλοντικές συνθήκες |
+5~30°C |
||||||
|
Παροχή ηλεκτρικού ρεύματος |
AC380V, 50/60Hz, τριφασικό, 30A |
|||||||
|
Δροσίζοντας παροχή νερού pressure*6 |
02~0.4Mpa |
|||||||
|
Δροσίζοντας παροχή νερού rate*6 |
8m ³ το /h |
|||||||
|
Λειτουργούντα temp νερού ψύξης. σειρά |
+18 έως 23 °C |
|||||||
|
Επίπεδο θορύβου |
70 DB ή χαμηλότερος |
|||||||
Σημειώσεις
1. Εάν το υψηλής θερμοκρασίας όριο σειράς έκθεσης χαμηλότερα + το 60°C απαιτούνται ή η χαμηλής θερμοκρασίας σειρά έκθεσης περιορίζει χαμηλότερα -60°C, παρακαλώ επιλέξτε την επιλογή «έκθεσης περιβαλλοντικός-θερμοκρασίας»
2. Εάν η temp ανάγκη διακύμανσης σε κάτωθι ±1.8°C παρακαλώ επιλέγει τη «χαμηλής θερμοκρασίας συσκευασία διακύμανσης»
3. Heat-up/τράβηγμα θερμοκρασίας κάτω - ο χρόνος ισχύει μόνο κατά τη διάρκεια της ανεξάρτητης λειτουργίας αιθουσών
4. Εάν η αυτόματα χρησιμοποιημένη συρόμενη πόρτα απαίτησε, παρακαλώ επιλέξτε τη «αυτόματα συσκευασία πορτών»
5. Αερόψυκτος συμπυκνωτής/Water-cooled συμπυκνωτής και οι δύο διαθέσιμοι
6. Ισχύστε στο water-cooled συμπυκνωτή μόνο
3. Οι συσκευές ασφάλειας του κλονισμού υψηλής και χαμηλής θερμοκρασίας μιμούνται την αίθουσα δοκιμής:
- Καυτός διακόπτης προστασίας υπερθέρμανσης αιθουσών
- Κρύος διακόπτης προστασίας υπερθέρμανσης αιθουσών
- Κυκλοφορητικός συναγερμός υπερφόρτωσης αέρα
- Ψυγείο υψηλό - προστάτης χαμηλής πίεσης
- Διακόπτης θερμοκρασίας συμπιεστών
- Διακόπτης πίεσης αέρα
- Θρυαλλίδα
- Ηλεκτρονόμος αναστολής νερού (water-cooled προδιαγραφή μόνο)
- Διακόπτης συμπιεστών
- Διακόπτης θερμαστρών
- Η υπερθέρμανση περιοχής δοκιμής/υπερψύχει τον προστάτη
- Βαλβίδα εκκαθαρίσεων αέρα

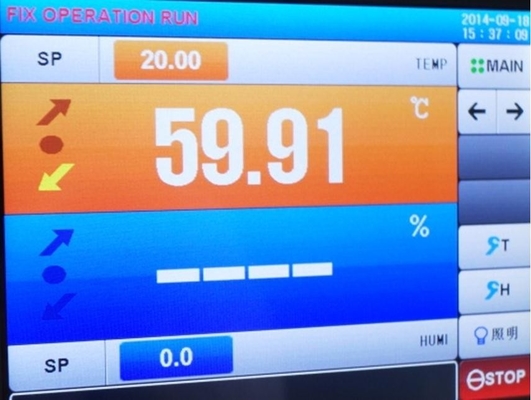

Έλεγχος
(Σύστημα οθονών επαφής χρώματος LCD διαλογικό)
Λειτουργία και τοποθετήσεις που απλοποιούνται επί της οθόνης με την χρήση μιας επίδειξης οθονών επαφής LCD (οι οδηγίες επέδειξαν). Επιβεβαίωση -Aglance των σχεδίων δοκιμής, των θερμοκρασιών περιοχής δοκιμής, των κύκλων θερμοκρασίας, και των επιδείξεων γραφικών παραστάσεων τάσης.
|
Ρύθμιση |
Διαλογική βασική εισαγωγή από την επιτροπή αφής |
|
Επίδειξη |
LCD (5.7 ίντσες) |
|
Λειτουργία ελέγχου θερμοκρασίας |
Περιοχή δοκιμής: temp έκθεσης. Καυτή αίθουσα: προθέρμανση temp. Κρύα αίθουσα: πρόψυξη temp. |
|
Έλεγχος PID |
|
|
Προετοιμασμένη σειρά θερμοκρασίας |
Υψηλής θερμοκρασίας: 60 to200'C Χαμηλή θερμοκρασία: -78 έως 0 " Γ |
|
Καθορισμός του ψηφίσματος |
1 " Γ |
|
Εισαγωγή |
Τύπος Τ θερμοηλεκτρικών ζευγών (χαλκός/χαλκός-νικέλιο) |
|
Σειρές ρύθμισης και ένδειξης |
Προετοιμασμένος χρόνος: 0 λεπτά σε 99 ώρες και 59 λεπτά. Προετοιμασμένος κύκλος: 1 έως 9.999 κύκλοι |
|
Βοηθητική λειτουργία |
Χρονόμετρο που προετοιμάζεται Η υπερθέρμανση υπερψύχει την προστασία Επιλογή αποκατάστασης διακοπής ρεύματος Χρονική ρύθμιση αποκατάστασης θερμοκρασίας Μνήμη προγράμματος Δύναμη που αποκλείεται αυτόματη Προγραμματισμένη χρονική επίδειξη Επιλογή τρόπου ολοκλήρωσης δοκιμής Γραφική παράσταση τάσης Επίδειξη ιστορίας συναγερμών Βαθμολόγηση αισθητήρων Rs-232/επικοινωνία USB |

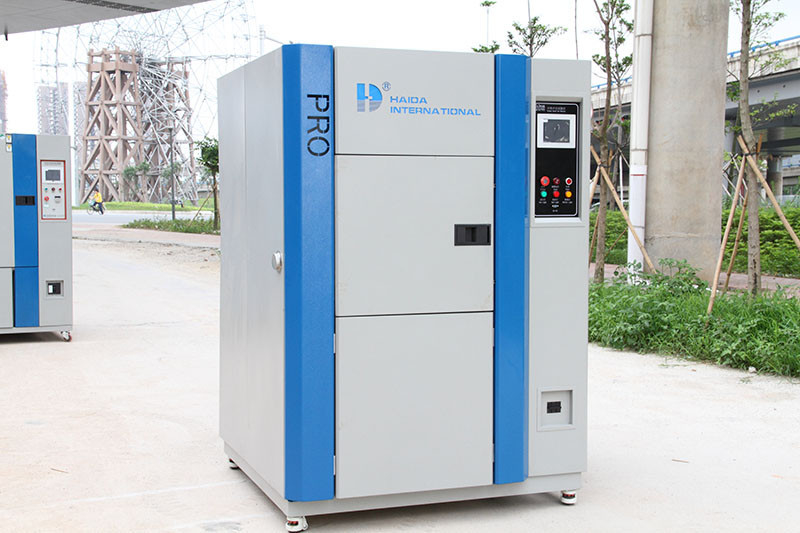

4. Ο περιβαλλοντικός κλονισμός υψηλής και χαμηλής θερμοκρασίας μιμείται την άποψη αιθουσών δοκιμής:
(Η αίθουσα δοκιμής)
