μηχάνημα επιθεώρησης ακτίνων χ
Λεπτομέρειες:
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | ASIDA |
| Αριθμό μοντέλου: | XG3100 |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 ομάδα |
|---|
|
Λεπτομερής ενημέρωση |
Περιγραφή προϊόντων

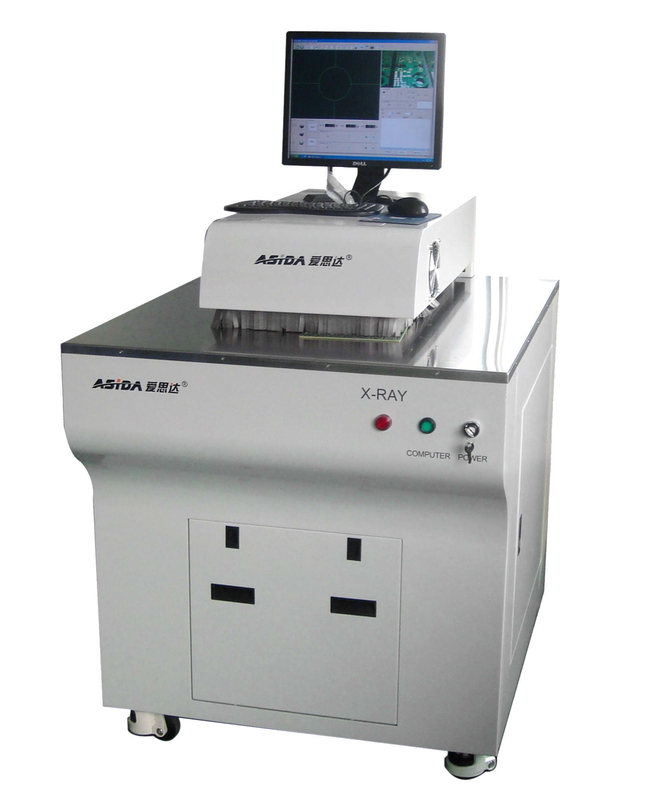

Μηχανή επιθεώρησης ακτίνας X
Χρήση: Χρησιμοποιείται για να παρατηρήσει και να μετρήσει τις τοποθετώντας τρύπες στο PCB, για να ελέγξει εάν οι τρύπες μεταξύ των στρωμάτων παρεκκλίνονται, ποικίλη υπό όρους μέτρηση μπορεί να διευθυνθεί στις εικόνες, συμπεριλαμβανομένης της απόστασης από το κέντρο ενός κύκλου σε άλλη, από ένα σημείο σε άλλο, την περιοχή κύκλων, κ.λπ., μπορεί επίσης να κάνει τις κρίσεις σύμφωνα με τις παραμέτρους οργάνωσης.
Χαρακτηριστικά γνωρίσματα
1.positioning τρύπες στο PCB.
3.The ο εξοπλισμός ελέγχεται κοντά ΜΠΟΡΕΙ ελέγχοντας σύστημα υπολογιστών δικτύων, το οποίο είναι απλό και εύκολο να λειτουργηθεί.
4.It είναι εξοπλισμένο με τις λειτουργίες ναυσιπλοΐας CCD για να διευκολύνει την κινητή δοκιμή, και να ψάξει γρήγορα τους στόχους δοκιμής.
5. Υιοθετεί το σφραγισμένο σωλήνα ακτίνας X εστίασης μικροϋπολογιστών και ποικίλα τεχνικές επεξεργασίας εικόνας και λογισμικό για να μειώσει τη διαστρέβλωση εικόνας
6.The η εικόνα μπορεί να μετρηθεί υπό τους διαφορετικούς όρους, όπως η απόσταση από το κέντρο των ομόκεντρων κύκλων, να δείξει το σημείο την απόσταση, την περιοχή κύκλων, κ.λπ.
Τεχνική παράμετρος
|
στοιχείο
|
Προδιαγραφή
|
|
|
Πρότυπο
|
XG3000
|
|
|
Χ-CCD ψήφισμα
|
752×582pixel
|
|
|
Παράμετροι σωλήνων ακτίνας X
|
Μέγιστη τάση
|
50KV
|
|
Μέγιστο ρεύμα
|
1mA
|
|
|
Μέγιστη δύναμη
|
50W
|
|
|
Προθέρμανση του χρόνου
|
6min
|
|
|
Ενισχυτής εικόνας ακτίνας X
|
6-ίντσα άποψη
|
|
|
Οπτική περιοχή
|
Φ18mm
|
|
|
Χωρικό ψήφισμα
|
21 lp/mm
|
|
|
Ψήφισμα ναυσιπλοΐας CCD
|
HD
|
|
|
Μέγεθος PCB
|
Πλάτος 45 «(βάθος 630mm λαιμού)
|
|
|
Μέγιστο πάχος
|
12mm
|
|
|
Στόχος ασπίδων ακτίνας X
|
0.5µSv/h όχι περισσότεροι από 0.5µSv/h
|
|
|
Τρόπος ψύξης
|
Ψύξη ισχυρού ανέμου
|
|
|
Θερμοκρασία και υγρασία
|
Θερμοκρασία: 22 ℃ ± 3 υγρασία ℃: 50% ± 10%
|
|
|
Ενίσχυση
|
8×-64×
|
|
|
Εκτυπωτής
|
Εκτυπωτής (διανομή χρηστών)
|
|
|
Λειτουργών τρόπος
|
1.manually κινούν το δοκιμασμένο PCB, καταδίωξη ναυσιπλοΐας CCD
2.setting η ακτίνα X ανοικτή κατά το αποστολή την του PCB επιβιβάζεται, και κλείνει κατά λήψη
|
|
|
Απαιτήσεις δύναμης
|
Μονοφασικό 220v, χωρίς το νερό και αέριο
|
|
|
Διαστάσεις
|
συμπεριλαμβανομένου του οργάνου ελέγχου
|
|
|
Βάρος
|
130kg
|
|
Σύμφωνα με JB/T5054, μηχανικά πρότυπα σχεδίου JB/T5055-2001
Σύμφωνα με τις εργονομικές απαιτήσεις EN13861-2002
Σύμφωνα με τις ηλεκτρικές απαιτήσεις ασφάλειας GB19517-2004
Σύμφωνα με την προστασία από τη ραδιενέργεια ιονισμού GB18871-2002 και την ασφάλεια των βασικών προτύπων πηγών ακτινοβολίας
Σύμφωνα με τις εργονομικές απαιτήσεις EN13861-2002
Σύμφωνα με τις ηλεκτρικές απαιτήσεις ασφάλειας GB19517-2004
Σύμφωνα με την προστασία από τη ραδιενέργεια ιονισμού GB18871-2002 και την ασφάλεια των βασικών προτύπων πηγών ακτινοβολίας
Σύμφωνα με ΕΠΙ-α-600G τις απαιτήσεις προδιαγραφών αποδεκτής ποιότητας PCB
