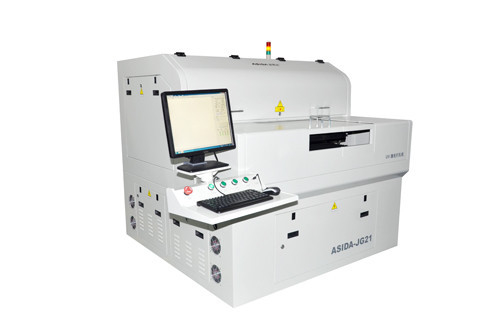

UV μηχανή διατρήσεων λέιζερ υψηλής ακρίβειας εύκαμπτου τυπωμένου Cricuit
Λεπτομέρειες:
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | Asida |
| Πιστοποίηση: | CE |
| Αριθμό μοντέλου: | JG21 |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1SET |
|---|---|
| Τιμή: | Negotiation |
| Συσκευασία λεπτομέρειες: | διαπραγμάτευση |
| Χρόνος παράδοσης: | διαπραγμάτευση |
| Όροι πληρωμής: | T/T, D/P, D/A, L/C, Western Union, MoneyGram |
| Δυνατότητα προσφοράς: | διαπραγμάτευση |
|
Λεπτομερής ενημέρωση |
|||
| ισχύος λέιζερ: | 10w | Μέγιστη λειτουργούσα ταχύτητα πλατφορμών: | περίπου 300 τρύπα/s |
|---|---|---|---|
| Μέγιστη ακρίβεια προσδιορισμού θέσης πλατφορμών: | ±2um | Σύστημα: | ±20um |
| Υψηλό φως: | τρυπώντας με τρυπάνι εξοπλισμός λέιζερ,Μηχανή διατρήσεων PCB |
||
Περιγραφή προϊόντων
UV μηχανή διατρήσεων λέιζερ εύκαμπτων τυπωμένων Cricuit/της ταχύτητας διάτρυσης λέιζερ FPC
Περιγραφή προϊόντων
1.Usage της UV μηχανής διατρήσεων λέιζερ (JG21)
Η μηχανή χρησιμοποιείται να τρυπήσει με τρυπάνι κατευθείαν - τρύπες, τυφλές σκαπάνες FPC και της κοπής το CVL/FPC/RF.
2.Features της UV μηχανής διατρήσεων λέιζερ (JG21)
1. Υιοθέτηση των τεχνολογιών της ενότητας γραμμικών μηχανών, και υψηλής ευκρίνειας κιγκλίδωμα, κλειστός έλεγχος με σερβομηχανισμό βρόχων, οπτικός προσδιορισμός θέσης
Ο έλεγχος με σερβομηχανισμό, ταξινόμηση αντισταθμίζει και οπτικές τεχνολογίες προσδιορισμού θέσης.
2. Υψηλός - ποιότητα: Με την καλή στρογγυλάδα, καθαρός τοίχος τρυπών, μικρές διαφορές μεταξύ πάνω-κάτω τη διάμετρο τρυπών.
3. Ιδιαίτερα ευφυής, αποδοτικός: Αυτόματη εστίαση, αυτόματος-διορθώνοντας, αυτόματος-προσδιορισμού θέσης, αυτόματου σίτιση και απαλοιφή με RTR.
4.Customize: Προαιρετικό RTR, και μέγιστη 500mm ευρεία επεξεργασία χαλκού υποστήριξης προσαρμόστε ποικίλες λειτουργίες υλικού και λογισμικού.

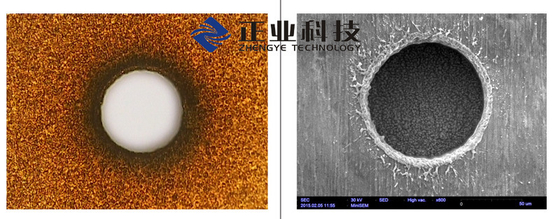

3.Drilling δείγματα της UV μηχανής διατρήσεων λέιζερ (JG21)
4.Specifications της UV μηχανής διατρήσεων λέιζερ (JG21)
| Στοιχείο | Προδιαγραφή |
| ΠΡΟΤΥΠΟ | JG21 |
| Δύναμη λέιζερ | 10W |
| Συχνότητα λέιζερ | 5-250KHz |
| Μέγιστο μέγεθος επεξεργασίας | 650mm×560 χιλ. (25.6 ″ ×22 ″) |
| Μέγιστη λειτουργούσα ταχύτητα πλατφορμών | περίπου 300 τρύπα/s |
| Μέγιστη ακρίβεια προσδιορισμού θέσης πλατφορμών | ±2µm |
| Το μέγιστο πλατφορμών επαναλαμβάνει την ακρίβεια προσδιορισμού θέσης | ±1µm |
| Σύστημα | ±20µm |
| Ελάχιστο άνοιγμα τρυπών | 25µm (vias), 75µm (τυφλή τρύπα) |
| Μέγιστο ποσοστό χτυπήματος | 11000vias/Min |
| Μορφή αρχείου | Gerber, DXF |
| Δύναμη | Εναλλασσόμενο ρεύμα 220V/50HZ/2.5KW Εναλλασσόμενο ρεύμα 380V50HZ/5.5KW |
| Απαιτήσεις σκουπίσματος με ηλεκτρική σκούπα | 516m3/h |
| Γενικές διαστάσεις | 1610x1660x1550mm |
| Βάρος | 2900kg |
| Περιβαλλοντική θερμοκρασία | 20°±2° |
| Περιβαλλοντική υγρασία | <60> |
| Επίγειο εύρος | <5> |
| Επίγεια πίεση | >1100kgf/m ² |
