Τεχνολογία διάτρυσης υπεριωδών λέιζερ για τον τυπωμένο πίνακα κυκλωμάτων
Λεπτομέρειες:
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | ASIDA |
| Πιστοποίηση: | CE |
| Αριθμό μοντέλου: | JG21 |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1SET |
|---|---|
| Τιμή: | Negotiation |
| Συσκευασία λεπτομέρειες: | Ξύλινα χαρτοκιβώτιο |
| Χρόνος παράδοσης: | 4 εβδομάδες |
| Όροι πληρωμής: | Μ / Τ, L / C |
| Δυνατότητα προσφοράς: | 200sets/years |
|
Λεπτομερής ενημέρωση |
|||
| Εφαρμογή: | Διάτρηση λέιζερ | Laser Τύπος: | UV |
|---|---|---|---|
| Τέμνον πάχος: | 1mm | σχήμα που υποστηρίζεται γραφικό: | DXF |
| CNC ή Μη: | Ναι | λογισμικό ελέγχου: | zhengye |
| Υψηλό φως: | τρυπώντας με τρυπάνι εξοπλισμός λέιζερ,Μηχανή διατρήσεων PCB |
||
Περιγραφή προϊόντων
Τεχνολογία διάτρυσης υπεριωδών λέιζερ για τον τυπωμένο πίνακα κυκλωμάτων

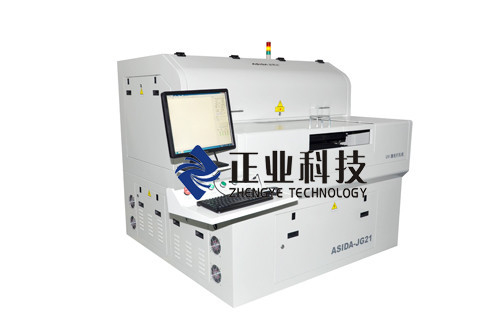

1.Usage της UV μηχανής διατρήσεων λέιζερ (JG21)

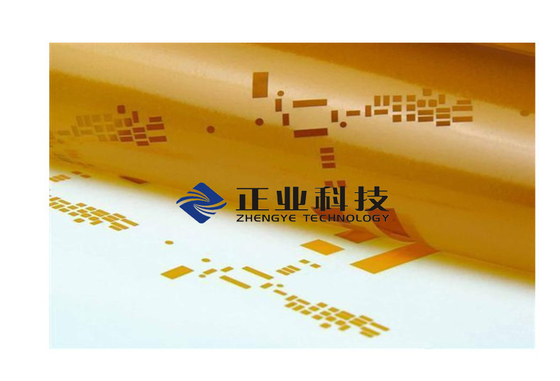

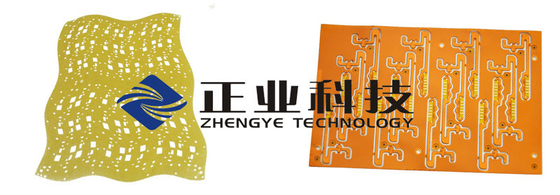

Η μηχανή χρησιμοποιείται να τρυπήσει με τρυπάνι κατευθείαν - τρύπες, τυφλές σκαπάνες FPC και της κοπής το CVL/FPC/RF.
2.Features της UV μηχανής διατρήσεων λέιζερ (JG21)
1. Υιοθέτηση των τεχνολογιών της ενότητας γραμμικών μηχανών, και υψηλής ευκρίνειας κιγκλίδωμα, κλειστός έλεγχος με σερβομηχανισμό βρόχων, οπτικός προσδιορισμός θέσης
Ο έλεγχος με σερβομηχανισμό, ταξινόμηση αντισταθμίζει και οπτικές τεχνολογίες προσδιορισμού θέσης.
2. Υψηλός - ποιότητα: Με την καλή στρογγυλάδα, καθαρός τοίχος τρυπών, μικρές διαφορές μεταξύ πάνω-κάτω τη διάμετρο τρυπών.
3. Ιδιαίτερα ευφυής, αποδοτικός: Αυτόματη εστίαση, αυτόματος-διορθώνοντας, αυτόματος-προσδιορισμού θέσης, αυτόματου σίτιση και απαλοιφή με RTR.
4.Customize: Προαιρετικό RTR, και μέγιστη 500mm ευρεία επεξεργασία χαλκού υποστήριξης προσαρμόστε ποικίλες λειτουργίες υλικού και λογισμικού.
|
Ακρίβεια επεξεργασίας συστημάτων |
±25um (όροι ZHENGYE) |
|
Ταχύτητα διάτρυσης |
180 τρύπες για κάθε δευτερόλεπτο (όροι ZHENGYE) |
|
Στρογγυλάδα |
≥90% |
|
Διαφορές μεταξύ πάνω-κάτω τη διάμετρο τρυπών |
≤12.5μm |
|
Αντικείμενα |
Μέγιστο μέγεθος επεξεργασίας: 560X650mm |
|
Ελάχιστη διάμετρος τρυπών επεξεργασίας: 50μm |
|
|
Διαστάσεις |
1610x1660x1550mm |
|
Βάρος |
2900Kg |
