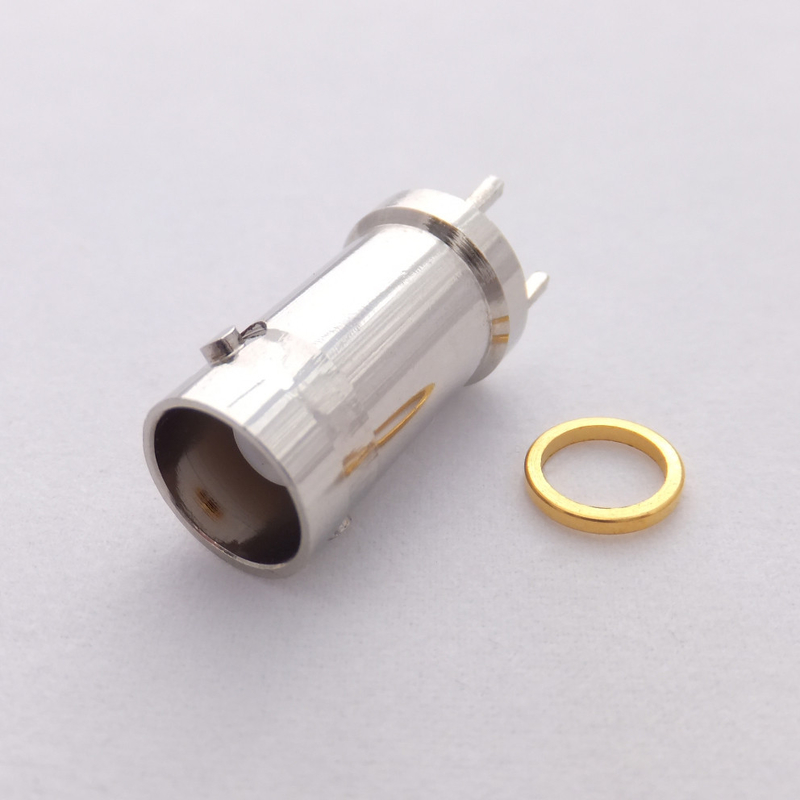

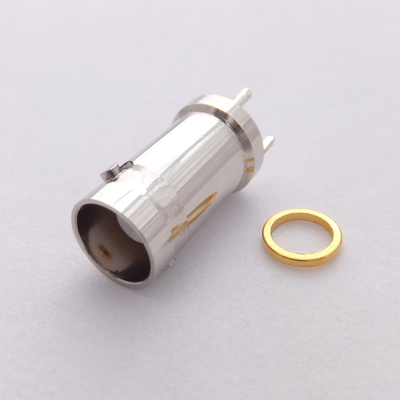

Ο θηλυκός συνδετήρας bnc-50KH4 BNC για το PCB τοποθετεί

Ο θηλυκός συνδετήρας bnc-50KH4 BNC για το PCB τοποθετεί

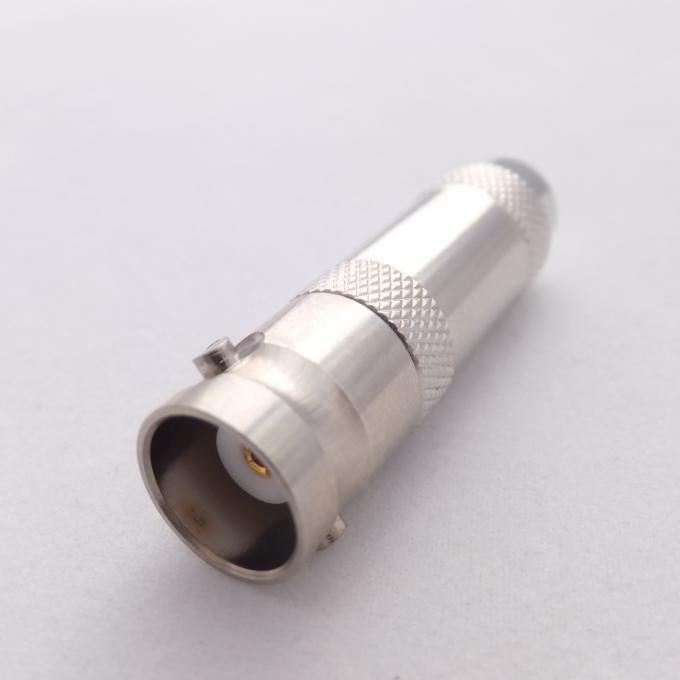

Bnc-50K θηλυκός συνδετήρας 50 ΩΜ για το καλώδιο 75-1 75-2 RG174 RG178

BNC αρσενικός συνδετήρας σωστής γωνίας 50 ΩΜ για το καλώδιο 75-1 75-2 RG174 RG178

Αρσενικός συνδετήρας BNC 50OHM για RG58 το καλώδιο RG174 RG59 RG6

Αναπτυγμένο προς το τέλος της δεκαετίας του '40 ως μικροσκοπική έκδοση του συνδετήρα τύπων Γ, BNC αντιπροσωπεύει την ξιφολόγχη Neill Concelman και ονομάζεται μετά από το μηχανικό Carl Concelman Amphenol. Η γραμμή παραγωγής BNC είναι μικροσκοπική μια γρήγορη συνδέει/αποσυνδέει το συνδετήρα RF. Χαρακτηρίζει δύο lugs ξιφολογχών στο θηλυκό συνδετήρα το ζευγάρωμα επιτυγχάνεται με μόνο μια στροφή τετάρτων του καρυδιού συζεύξεων. Το BNCs ταιριάζει ιδανικά για τη λήξη καλωδίων για τη μικρογραφία στο subminiature ομοαξονικό καλώδιο (rg-58, 59, σε rg-179, rg-316, κ.λπ.)

Το Amphenol 50 συνδετήρες Ω BNC είναι μικροσκοπικές, ελαφριές μονάδες με σκοπό να ενεργοποιήσουν μέχρι 11 Ghz και να παραγάγουν χαρακτηριστικά τη χαμηλή αντανάκλαση μέσω 4 Ghz. Σχεδιασμένα για να προσαρμόσουν μια μεγάλη ποικιλία RG και βιομηχανικά τυποποιημένων τα καλώδια, συνδετήρες BNC είναι διαθέσιμα crimp/crimp, το σφιγκτήρα/την ύλη συγκολλήσεως, SURETWIST, και τις εξυπηρετικές μορφές λήξης τομέων. Μια πλήρης γραμμή τυπωμένων δοχείων πινάκων κυκλωμάτων, τα δοχεία διαφραγμάτων, οι λήξεις αντιστατών, και άλλα εξαρτήματα συμπληρώνουν την προσφορά προϊόντων.

Ποικίλοι 50 συνδετήρες Ω μας BNC αναγνωρίζονται στο πλαίσιο του συστατικού προγράμματος των εργαστηρίων ασφαλιστών, Α.Ε. Αυτοί οι συνδετήρες είναι ιδανικοί για τη χρήση με το ιατρικό εξοπλισμό και την ενοργάνωση δοκιμής όπου η ασφάλεια δεν μπορεί να συμβιβαστεί.

Το Amphenol προσφέρει επίσης μια πλήρη γραμμή 75 συνδετήρων Ω BNC για να ικανοποιήσει τις ανάγκες για τις αντίσταση-ταιριαγμένες με διασυνδέσεις καλωδίων υψηλότερης απόδοσης. Αυτοί οι συνδετήρες μπορούν να χρησιμοποιηθούν σε ποικίλες εφαρμογές όπου η αληθινή απόδοση 75 Ω απαιτείται για να ασφαλίσει τη χαμηλή διαστρέβλωση σημάτων. Σχεδιασμένοι για τα δημοφιλέστερα 75 καλώδια Ω που χρησιμοποιούνται στις εφαρμογές ραδιοφωνικής μετάδοσης και CATV καθώς επίσης και για την ολομέλεια και άλλα καλώδια, αυτοί οι συνδετήρες χαρακτηρίζουν το affixment καλωδίων crimp-crimp για τη γρήγορη και αξιόπιστη εγκατάσταση.

Δύο ευδιάκριτοι τύποι 75 Ω BNC είναι διαθέσιμοι, και ζευγαρώστε ο ένας με τον άλλον και με 50 Ω BNC. Τύπος - 1 υποδεικνύεται 75 bnc-T1 Ω και παρέχει στη σταθερή απόδοση 75 Ω το χαμηλό συνεχές ρεύμα VSWR 4 Ghz. Τύπος - 2 υποδεικνύεται το bnc-T2 75 Ω και είναι χρησιμοποιήσιμος με το χαμηλό συνεχές ρεύμα αντανάκλασης - 1 Ghz. Για τις εφαρμογές επάνω από 1 Ghz, τύπος - 1 συστήνεται.

Οι αριθμοί μερών που παρατίθενται με τον κατάλληλο αριθμό M39012 είναι στρατιωτικοί συνδετήρες βαθμού που παράγονται σύμφωνα με και που είναι κατάλληλοι ενεργά στη στρατιωτική προδιαγραφή mil-γ-39012. Οι συνδετήρες που δεν απαριθμούνται με τον αριθμό M39012 αποτελούν τη βιομηχανική προσφορά προϊόντων βαθμού. Αυτοί οι συνδετήρες παρέχουν τη συγκρίσιμη απόδοση και χαρακτηρίζουν γενικά τους νικέλινους οργανισμούς ορείχαλκου, τεφλόν μονωτές, και είτε χρυσές είτε επαργυρωμένες κεντρικές επαφές. Η προσφορά συνδετήρων εμπορικού βαθμού Amphenols φέρνει τον προσδιορισμό RFX αριθμού μερών για την εύκολη αναγνώριση. Αυτοί οι χαμηλού κόστους συνδετήρες χρησιμοποιούν χαρακτηριστικά τον κύβο χυτό και που φορμάρεται συστατικά. Ενώ η απόδοση δεν θα είναι ίση με τα βιομηχανικά ή στρατιωτικά προϊόντα βαθμού, αυτοί οι συνδετήρες είναι ιδανικοί για τη χρήση σε ποικίλες εμπορικές εφαρμογές.

Η αντίστροφη πολικότητα BNC είναι επίσης διαθέσιμη. Η αντίστροφη πολικότητα είναι ένα σύστημα διαμόρφωσης που ολοκληρώνεται με μια αντίστροφη διεπαφή, και εξασφαλίζει ότι οι αντίστροφοι συνδετήρες διεπαφών πολικότητας δεν ζευγαρώνουν με τους τυποποιημένους συνδετήρες διεπαφών. Το Amphenol ολοκληρώνει αυτό με την παρεμβολή των θηλυκών επαφών στα βουλώματα και των αρσενικών επαφών στους γρύλους. Άλλοι κατασκευαστές μπορούν να χρησιμοποιήσουν την αντιστροφή περνώντας κλωστή για να ολοκληρώσουν την αντίστροφη διαμόρφωση πολικότητας.
